5G如何由淺入深賦能工業互聯網？
5G是驅動工業互聯網蓬勃發展的關鍵使能技術之一，而工業互聯網也是加快5G商用規模部署的重要突破口之一，二者相輔相成。到2035年，工業將占據5G創造的全部經濟活動中的最大份額，實現約3.4萬億美元產出，占5G總產出的28%。
5G將從四個方面由淺入深賦能工業互聯網，從工業企業OT+IT架構底層向上層逐步延伸、從輔助功能向生產過程控制逐步延伸、從eMBB向mMTC和uRLLC逐步延伸、從5G無線連接技術向5G網絡技術邊緣計算/網絡切片/TSN等逐步延伸。
工業互聯網及其體系架構
工業互聯網是利用基礎科學、工業、信息技術、互聯網等領域的綜合優勢，從大數據應用等軟服務切入，注重軟件、網絡、大數據、安全，促進工業化和信息化融合帶動工業全流程、全環節競爭力的整體提升。
為滿足工業智能化發展需求，工業互聯網迫切需要具有低時延、高可靠、廣覆蓋特點的關鍵網絡基礎設施，5G發展恰逢其時?！?G+工業互聯網”將形成新一代信息通信技術與先進制造業深度融合的新興業態與應用模式。
中國高度重視工業互聯網和5G產業發展，聚焦化工、機械、船舶、飛機制造、電力等工業領域，積極推進5G與工業互聯網的融合應用和創新發展。
國際上，“5G產業自動化聯盟”（5G-ACIA：The 5G Alliance for Connected Industries and Automation）于2018年中在德國電氣和電子制造商協會（ZVEI）基礎上正式成立，該聯盟旨在推動5G在工業生產領域落地。5G-ACIA組織成員即囊括了傳統自動化和制造業代表如博世、西門子、ABB、三菱等，又涵蓋了信息和通信技術行業領先企業如DT、Vodafone、中國移動等。

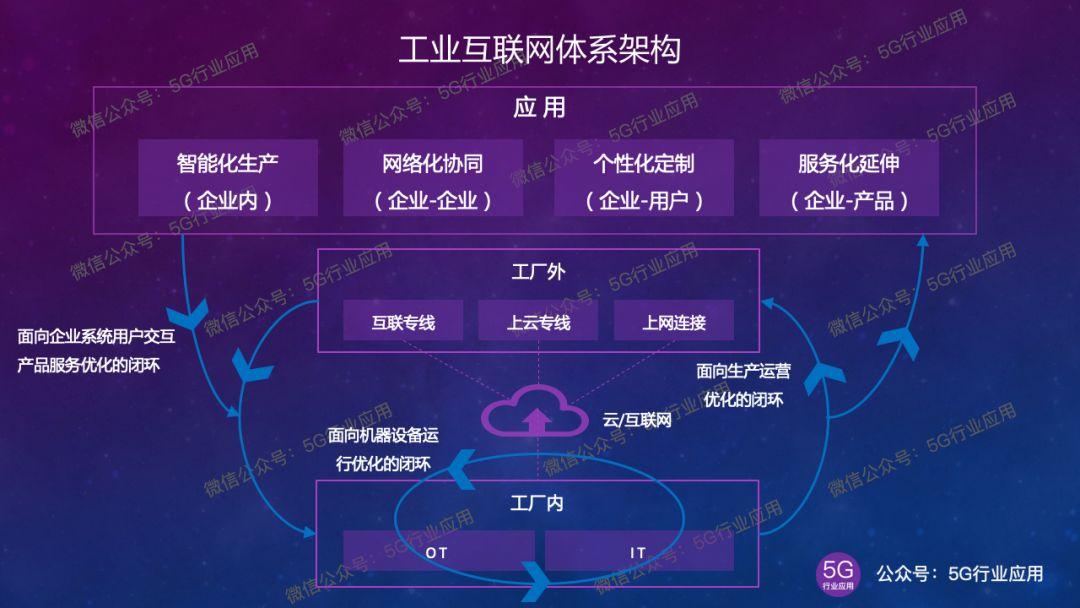

工業互聯網體系架構包括“兩大聯接場景+三大業務閉環+四大應用模式”。
兩大聯接場景：工廠內和工廠外全面聯接。其中工廠內網絡主要采用有線方式，包括單對雙絞線以太網、時間敏感網絡TSN、工業無源光網絡PON、確定性網絡DetNet等。5G網絡將為工廠無線網絡部署提供更大可能性。工廠外網絡主要包括互聯專線（實現分支機構或者上下游企業及用戶互聯）、上云專線（實現工廠與工業云平臺互聯）、上網連接（實現工廠和互聯網連接）等。
三大業務閉環：面向機器設備運行優化的閉環、面向生產運營優化的閉環、面向企業系統/用戶交互/產品服務優化的閉環。
四大應用模式：智能化生產、網絡化協同、個性化定制和服務化延伸。其中智能化生產包括預測性運維、產品良率、資產優化、虛擬仿真、智能控制、智能管理等；網絡化協同包括設計協作、供應協作、制造協作等；個性化定制包括C2B定制、B2B定制等；服務化延伸包括智能服務等。
根據5G-ACIA白皮書《5G for Connected Industries and Automation》，5G應用場景貫穿了工業制造的全過程，覆蓋了供應鏈管理、AGV、柔性制造、生產過程控制、機器協作、庫存管理、產品交付管理等各個環節。5G將成為未來工廠的中樞神經，為工業生產帶來顛覆性的變化。
5G由淺入深賦能工業互聯網

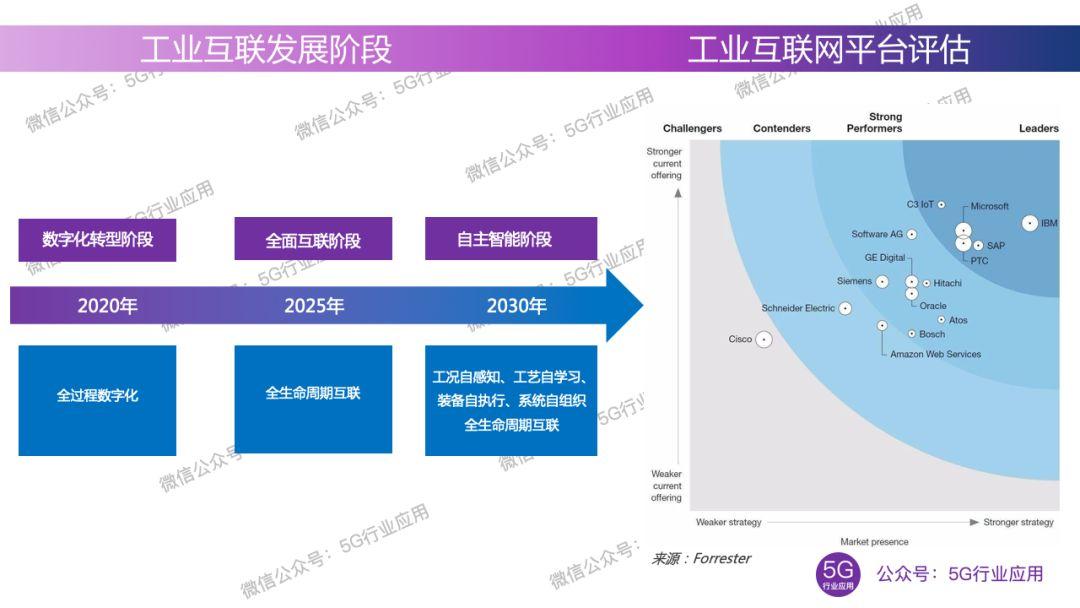

未來工業互聯網發展將面臨三個典型階段。當下依舊處于工業數字化轉型階段，積極探索工業企業數字化深化應用，實現工業企業各項活動全過程數字化集成；2025年進入全面互聯階段，實現企業全生命周期互聯；2030年進入自主智能階段，實現工況自感知、工藝自學習、裝備自執行、系統自組織。
工業互聯網平臺的發展需要依托于實現工業數字化、工業互聯化、工業智能化。因此，工業互聯網平臺發展也將是個長周期的過程。
中國5G于2019年正式商用，通信每一代標準大約有十年黃金發展周期，5G恰好將助力工業互聯網實現從工業數字化轉型階段到全面互聯階段，再到自主智能階段的不斷跨越。具體5G將從四個方面由淺入深賦能工業互聯網。
1. 從工業企業OT+IT架構底層向上層逐步延伸
工業企業OT和IT底層網絡通常是基于有線網絡，占比高達90%。隨著工業現場環境的復雜化、變化多端、靈活性等影響，很多的工業通信逐步采取無線傳輸方式。但在工業領域使用到的無線通信協議和通訊行業相比，存在協議眾多，標準缺失，難以互聯互通等弊端。
傳統工業無線網絡包括如下四類：Wifi網絡，用于AGV調度、巡邏機器人通信、倉儲移動掃碼等，但是很明顯Wifi覆蓋范圍小，性能不穩定，尤其是存在非常高的安全隱患；藍牙、Zigbee、超寬頻(UWB)、RFID射頻技術等，用于資產管理和定位、傳感器數據采集等，但是該類技術通常存在覆蓋范圍受限的短板；工業無線技術三大標準HART基金會發布的WirelessHART標準，ISA國際自動化協會（原美國儀器儀表協會）發布的ISA100.11a標準、和我國自主研發的WIA-PA和WIA-FA標準，均工作在2.4GHz，但是該類技術的產業鏈相對較窄，價格昂貴；蜂窩網絡如2G/3G/4G/NB-IOT，用于車輛遠程監控等場景，但該類技術很難完成大帶寬、廣連接和實時性要求高的場景。
5G網絡本身具備的大帶寬、廣連接、高可靠低時延特性，令5G成為支撐工業互聯網的無線網絡最佳選項。雖然當前工業通信連接中無線連接占比僅10%，但在未來幾年會進入高速發展期。預計到2026年，工業通信連接中無線連接占比將達58%，其中5G將發揮重要作用。

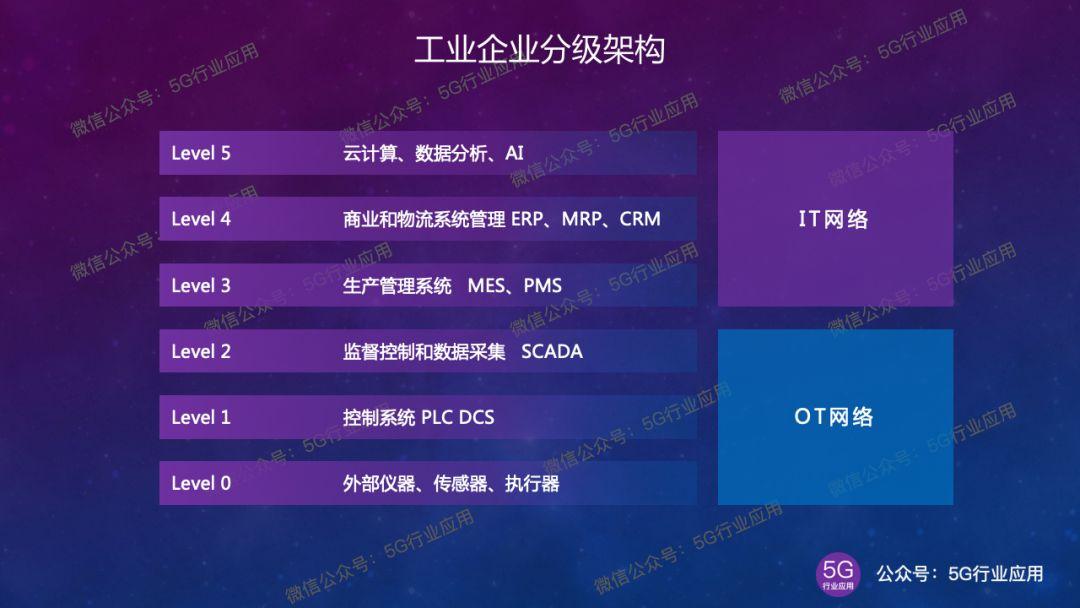

工業企業的OT（Operation Technology）和IT（Information Technology）系統采取分級架構。其中OT系統從下往上包括Level 0級外部儀器、傳感器、執行器等；Level 1級控制系統PLC，DCS等；Level 2級監督控制和數據采集SCADA。IT系統從下往上包括Level 3級生產管理系統MES、PMS；Level 4級商業和物流系統管理ERP、MRP、CRM等；Level 5級云計算、數據分析和AI等。5G的無線接入技術和網絡技術對OT和IT系統的支撐，將從架構底層向上層逐步延伸。
另外，現有的OT和IT系統分層架構，數據難以跨層交互，存在明顯弊端。未來5G網絡技術，尤其是網絡切片、邊緣計算、TSN等的使用，將加速工業企業OT和IT系統深度融合，從傳統的分級架構過渡到基于微服務的新型網狀交互架構。
2. 從輔助功能向生產過程控制逐步延伸
當前進行的5G工業應用，大多聚焦在輔助功能上，比如基于5G的遠程監控、AR裝配輔助、運維和巡檢輔助等。

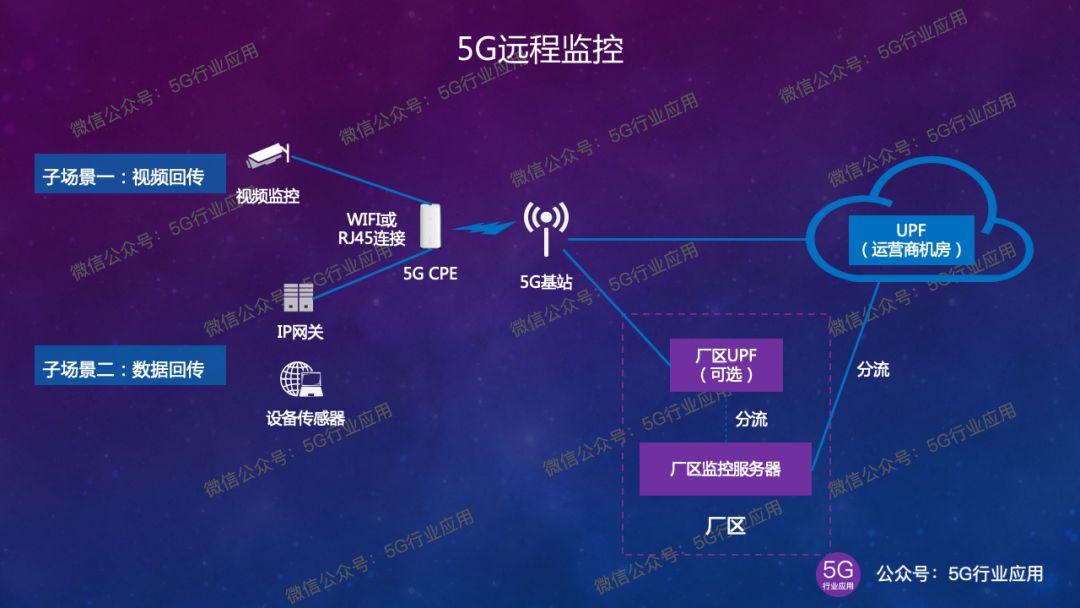

遠程監控：例如鋼鐵生產工廠，生產環境復雜，移動設備多，數據回傳設備線路鋪設難度大、成本高。另一方面，生產設備監控系統需要根據生產任務，配合產線頻繁地進行調整，因此采用有線組網的方式極為復雜，且工期長?？梢詫⑸a視頻監控數據和設備運行狀態數據通過5G網絡進行回傳。

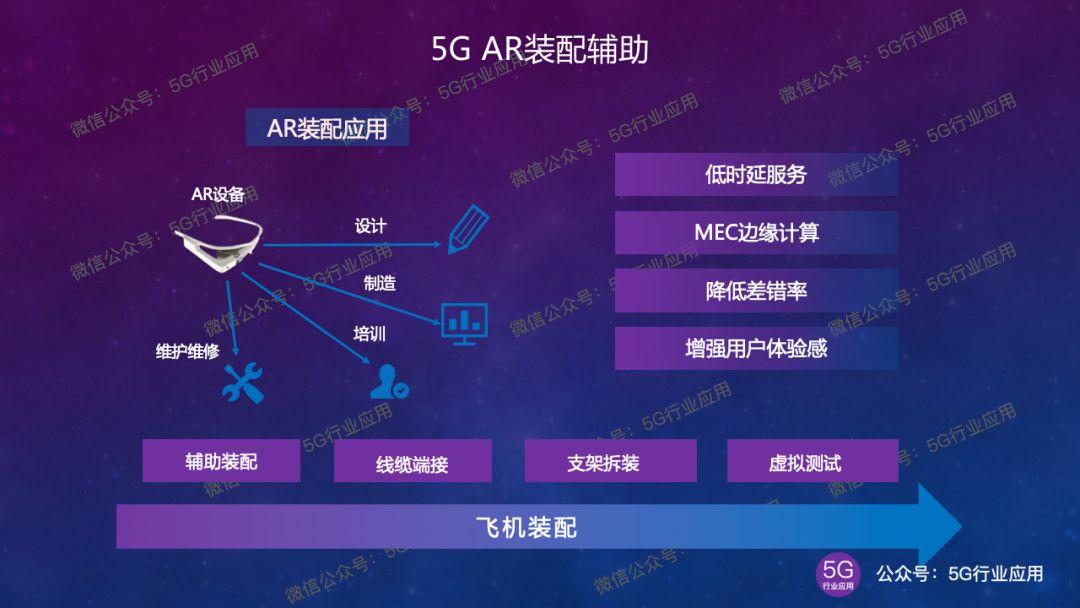

AR裝配輔助：例如飛機制造工廠，裝配工藝復雜，工人需要經過嚴格培訓認證。而AR眼鏡及其后臺技術，可實現基于空間定位和物體識別的數模全息顯示，應用在飛機裝配的輔助裝配、線纜端接、支架拆裝、虛擬測試等各個環節。如可以做到自動識別線纜，然后直觀地在連接器上指示這根線纜對應的孔位，工人根據指示直接插入即可。利用該解決方案，原來需要同時工作的3個工人將會縮減為1個，裝配時間大幅縮短，而裝配準確性也會進一步提高，同時整個裝配過程會通過視頻自動記錄在云端，方便后續查驗。

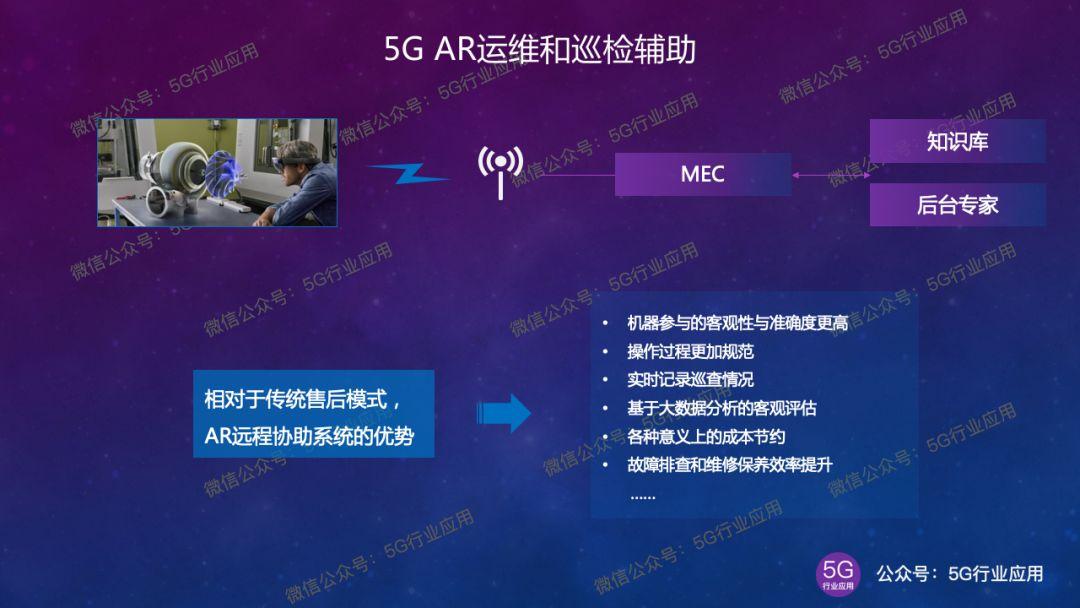

AR運維和巡檢輔助：例如電站運維遠程協作和水利項目巡檢，在傳統的售后模式下，存在檢測數據信息相對孤立，對問題判斷準確率及解決問題效率不高等問題。借助AR遠程協助系統，可由經驗豐富的技術專家，協助一線運維人員進行“面對面”的遠程指導服務。不僅可以幫助工作人員進行設備巡檢、故障排查和維修，減少專業人員昂貴差旅費用，還可以節省時間，大幅提升工作效率。同時，還可以對測試輸出結果進行主動判別，并逐步擴展到智能專家系統。
基于5G的遠程監控、AR裝配輔助、運維和巡檢輔助等都是起到輔助作用，而并非取代生產過程控制。比如生產過程中經常碰到的機器間控制場景，要實現多控制器/多臺獨立機器間協助完成一個功能，那么高效率、零停機、低時延和高穩定可靠是剛需，因此目前工廠里基本采用有線網絡，而還沒有采用5G。未來，隨著5G網絡部署的完善，將從輔助功能向生產過程控制逐步延伸。
3. 從eMBB向mMTC和uRLLC逐步延伸
典型的工業應用場景契合了5G三大場景（eMBB、mMTC、uRLLC），5G其他性能如移動性、QoS、安全性等也促進了5G在工業應用場景中的應用。
大帶寬：5G將支持下行速率達20Gb/s和上行速率達10Gb/s；廣連接：每平方公里100萬連接；低時延可靠性：可以實現0.5~1ms的時延以及超過99.999%的可靠性；移動性：對于AGV、機器人等在內的移動設備和非固定式產線，5G提供了極強的靈活性；QoS：5G提供了靈活的QoS框架支持在同一網絡內的數據流通；安全性：5G具備較高的端到端安全性，支持終端和網絡之間的互相認證。
基于eMBB和移動性場景包括基于視覺的照相檢測、AGV、云化機器人等?；趍MTC場景包括海量連接和室內定位等?；趗RLLC場景包括工業機械遠程控制、柔性機械臂等。

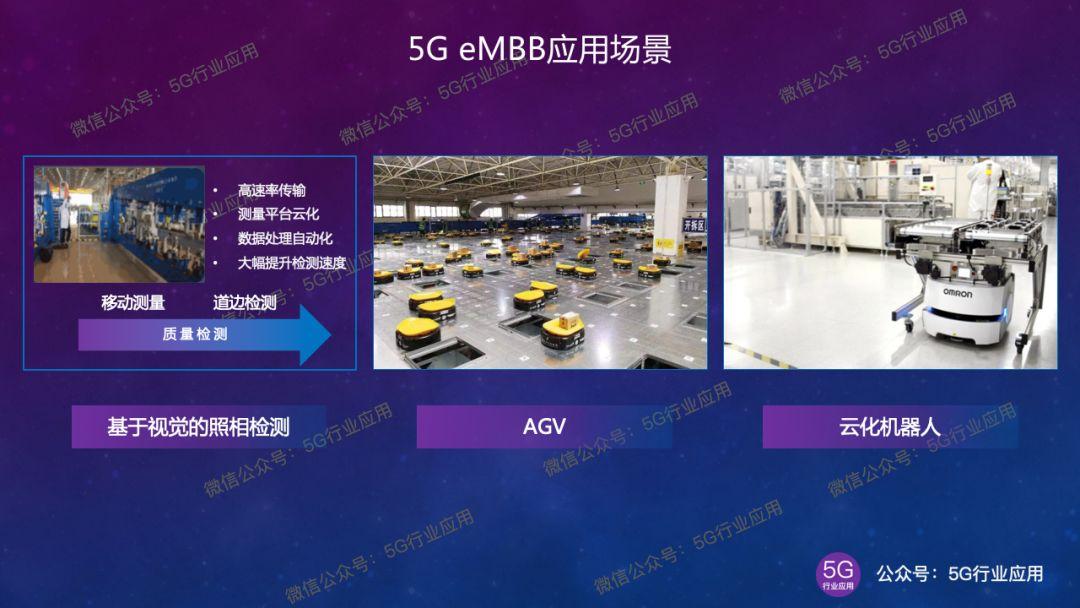

基于視覺的照相檢測：例如發動機質量檢測，傳統的生產過程質量檢測依賴人工和經驗，標準化程度低，人力成本高，且易受主觀因素影響，整體效率低，準確度不高。通過產線部署內置5G通信模組的工業相機和邊緣計算網關，可以進行移動測量和道邊檢測。
AGV：例如在智能倉庫中，基于單機智能進行視覺導航的AGV單臺成本高，不利于大規模應用。而除視覺導航以外的其他方式均需對AGV工作環境進行改造，靈活性較差，部署和改造困難。另外，Wifi信號容易被干擾，且?guī)挷蛔阋灾我曈X導航，而激光導航在高密度運行時互相存在干擾。而將5G技術應用于AGV，將徹底解決Wifi方案引起的接入受限、切換失敗、小車停駛等難題，提升倉庫的整體運營效率和穩定性。
云化機器人：例如物流倉儲領域，采用無線網絡將擺脫線纜束縛，機器人可以裝上輪子（或其它裝置）隨心所欲地自由移動，工廠可以實現迅速且低成本地在不同種類的產品生產線之間轉換生產。云化機器人通過5G連接到云端控制中心，通過大數據和人工智能對生產制造過程進行實時運算控制，由自組織和協同機器人來滿足柔性生產的需求。

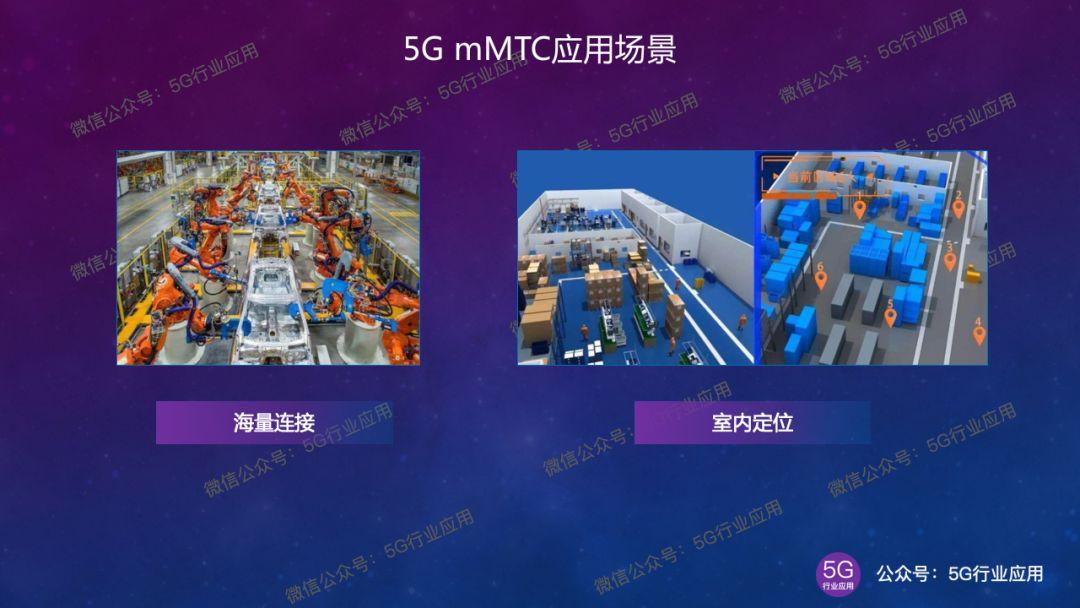

海量連接：例如汽車生產線，每臺發動機都刻上編號和條碼，每個工序都通過傳感器進行數據檢驗，并對產品從上線到包裝各個環節的所有信息進行記錄。通過納入5G R16標準的NB-IOT技術，可以減少人工干預、及時采集生產數據，合理編排生產計劃，生產線人員將大幅減少，作業自動化率和自動糾錯防錯能力將大幅提升，人均產出效率也將顯著提升。
室內定位：室內定位是工業領域的普遍需求，目前室內定位基本是藍牙、激光、UWB三分天下。從算法上看主要有兩類，一類TOF/TDOA算法，通過光速乘時間來測距；一類AOA算法，通過智能天線判斷信源方向，基于場強角度定位，兩種算法的精度差不多，都是分米級別。5G使用新型編碼調制、大規模天線陣列等帶來的大帶寬特性，有利于參數估計，為高精度距離測量提供支持；大規模天線技術，5G基站可實現128個天線陣子，為高精度角度測量提供支持；另外，5G將實現超密集組網（UDN），用戶信號可被多個基站同時接收，將有利于多基站協作實現高精度定位。通過部署大量5G低功耗定位標簽將挑戰藍牙、激光、UWB室內定位地位。
工程機械遠程控制：例如針對工程機械，在偏遠、有毒、有害等特殊場景作業時人員成本高、危險性高等問題，利用5G SA（Stand Alone）網絡大帶寬、高可靠、低時延等特性，通過“工程機械駕駛室遠程控制臺”和“真實工程機械現場實景屏幕”來對遠端工程機械進行遠程駕駛和操控。
柔性機械臂：通過5G實現對工廠內自動化裝備的實時控制，替代有線網絡， 節省線纜及布線工作量，大大節省生產線調整時間，支持工廠越來越柔性化?？刂葡到y(tǒng)部分功能上移至邊緣計算設備（MEC）進行控制，降低單體本身及后續維護升級成本。
5G 3GPP R15版本中制定了基于NSA和SA的eMBB標準，后續版本中才會繼續制定mMTC和uRLLC標準。從5G在工業互聯網領域業務應用來看，將從eMBB向mMTC和uRLLC逐步延伸。未來5G將有可能去爭取工業標準話語權，顛覆工控及部分裝備產品形態，如無線機械臂。
4. 從5G無線連接技術向5G網絡技術邊緣計算、網絡切片、TSN等逐步延伸
5G涉及的核心技術，主要包括無線連接技術和網絡技術兩大類。無線連接技術方面，主要包括Massive MIMO，超密集組網（UDN），D2D，靈活雙工/全雙工，新型多址技術，新型編碼調制，高頻段通信等。網絡技術方面，主要包括網絡切片（Network Slicing），移動邊緣計算（MEC），SDN/NFV，C-RAN架構、TSN（Time Sensitive Networking）等。
在工業互聯網應用中，將從5G無線連接技術向5G網絡技術邊緣計算、網絡切片、TSN等逐步延伸。

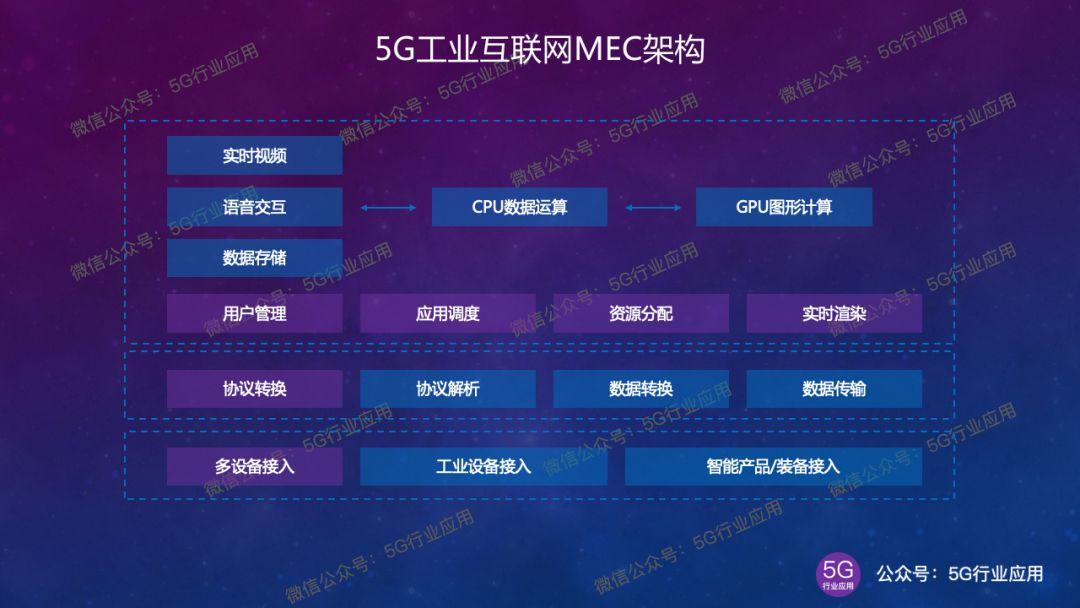

移動邊緣計算（MEC）：利用MEC可將密集型移動計算任務遷移到附近的網絡邊緣服務器，其涉及到網絡、計算、存儲和安全四大方面核心技術。
以機械制造行業為例，數據開放性差且工業協議標準不統一，存在羅克韋爾自動化的EtherNet/IP、西門子的Profinet、德國倍福的EtherCAT、貝加萊的PowerLink、以及施耐德的ModBus-TCP等多種工業協議標準，各個自動化設備生產商和集成商還會自己開發各種私有工業協議，各種協議標準不統一、互不兼容，導致協議適配、協議解析和數據互聯互通困難；另外一方面，工業數據采集實時性要求難以得到保證，傳統數據采集技術對于高精度、低時延的工業場景難以保證重要的信息實時采集和上傳，無法滿足生產過程的實時監控需求。
利用MEC，解決多設備接入和協議轉換問題。同時，MEC根據典型行業數據接入特點，基于流式數據分析對數據即來即處理，快速響應事件和不斷變化的業務條件與需求。

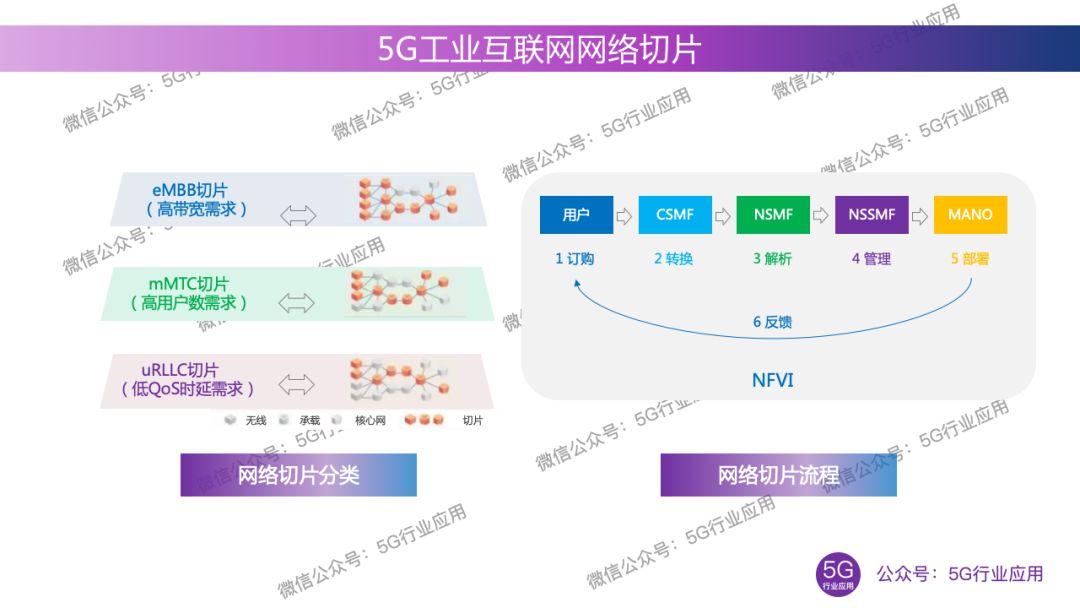

網絡切片（Network Slicing）：網絡切片是SDN/NFV技術應用于5G網絡的關鍵服務，一個網絡切片將構成一個端到端的邏輯網絡，涵蓋所有網段，包括無線網絡、有線網絡、傳輸網、核心網、業務應用，按切片需求方的需求靈活地提供一種或多種網絡服務。
對于工業企業而言，網絡切片主要體現三大功能。資源隔離保障了不同業務環節以及工廠內外部的數據安全與獨立；功能定制使得不同環節/場景的特定需求能夠以低成本方式得到滿足；質量保障則意味著工業互聯網在工廠內部的應用將高可靠。
TSN（Time Sensitive Networking）：時間敏感網絡作為一組位于數據鏈路層的協議簇，從底層網絡架構中改變了普通以太網數據傳輸的不確定性，將它轉變?yōu)榇_定性網絡，同時為不同協議網絡之間的互操作提供了可能性。將能夠快速打通工業通信協議和現場總線，成為OT和IT融合的基礎。
顯然現有的工業以太網協議EtherNet/IP、Profinet、EtherCAT、PowerLink、ModBus-TCP等不會立刻消失，可喜的是幾乎所有工業以太網組織都提供了與TSN設備結合的模型。其中包括羅克韋爾自動化、西門子、ABB、CISCO、施耐德、NI、三菱電機等自動化與IT廠商。

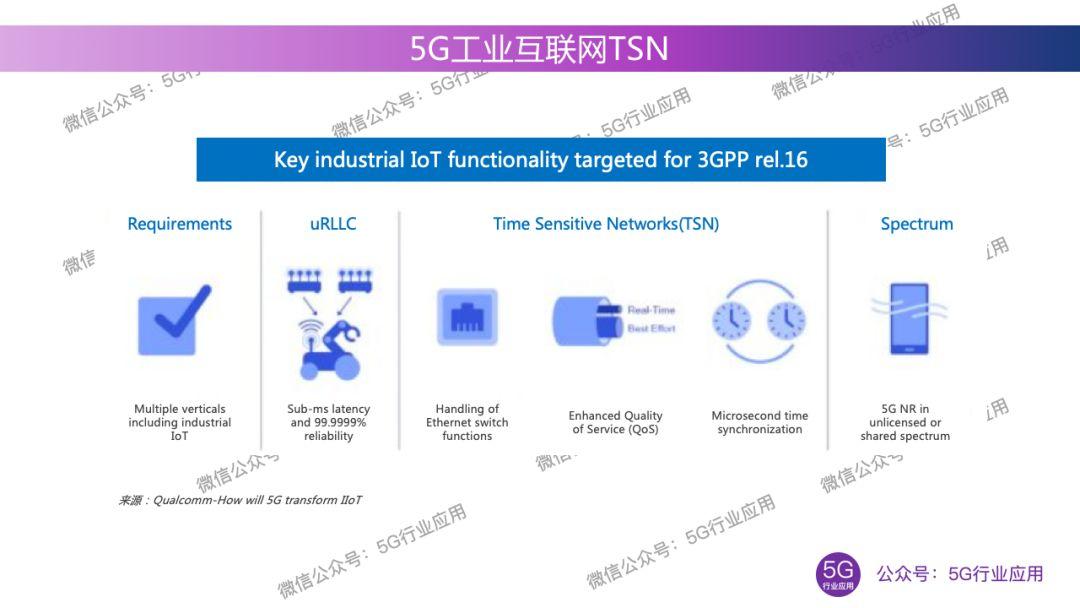

在5G網絡上融合TSN服務，關鍵的問題就是5G網絡與TSN的互通。在3GPP R16規劃中，3GPP已經開始對5G NR支持工業互聯網進行新的研究規劃。根據需求規范，對于時間敏感的工業應用場景，可能需要達到0.5 ms的延遲和99.9999%的可靠性。時間敏感網絡TSN over 5G NR將在分組分發、自動尋址和服務質量QoS等領域滿足工業企業需求，以更好地集成5G和TSN。
微信公眾號“5G行業應用”的《5G發展的五大動力和四大挑戰》一文分析了5G發展面臨的主要挑戰。5G工業互聯網發展也同樣存在商業模式不清晰、應用場景碎片化、工業企業和ICT企業跨界融合壁壘高等諸多挑戰。通過從工業企業OT+IT架構底層向上層逐步延伸、從輔助功能向生產過程控制逐步延伸、從eMBB向mMTC和uRLLC逐步延伸、從5G無線連接技術向5G網絡技術邊緣計算/網絡切片/TSN等逐步延伸將有助于5G賦能工業互聯網良性發展。
